اختيار نظام حماية من الصواعق لا يبدأ بشراء مانعة صواعق فقط. النظام الصحيح يبدأ بدراسة المبنى والموقع ومستوى الخطورة، ثم اختيار مكونات الحماية الخارجية والداخلية المناسبة.
قد يحتاج مبنى سكني صغير إلى حل مختلف عن مصنع أو مستودع أو مبنى تجاري يحتوي على كاميرات، لوحات كهربائية، أنظمة إنذار، أجهزة شبكات، أو منظومة طاقة شمسية. لذلك، لا توجد وصفة واحدة تصلح لكل المباني.
في هذا الدليل، نشرح خطوات اختيار نظام حماية من الصواعق لمبنى سكني أو تجاري، وما المعلومات التي يجب تجهيزها قبل طلب دراسة أو عرض سعر.
- الخلاصة السريعة
- أولاً: ابدأ بتقييم نوع المبنى
- ثانياً: قيّم الموقع المحيط بالمبنى
- ثالثاً: حدد ما الذي تريد حمايته
- تحتاج إلى دراسة حماية من الصواعق؟
- رابعاً: اختر نوع الحماية الخارجية
- خامساً: لا تهمل موصلات الهبوط
- اقرأ المزيد من المقالات حول الحماية من الصواعق
- سادساً: افحص نظام التأريض
- سابعاً: أضف الحماية الداخلية SPD
- ثامناً: انتبه إلى الربط المتساوي الجهد
- تاسعاً: جهّز معلومات المبنى قبل طلب عرض سعر
- أخطاء شائعة عند اختيار نظام الحماية
- الأسئلة الشائعة
- الخلاصة
الخلاصة السريعة
إذا كنت تريد إجابة مباشرة:
- لا تختَر مانعة صواعق قبل دراسة المبنى والموقع.
- نظام الحماية من الصواعق يشمل أكثر من مانعة: موصلات هبوط، تأريض، ربط متساوي الجهد، وSPD.
- المباني المرتفعة أو المكشوفة أو التي تحتوي على معدات حساسة تحتاج إلى دراسة أكثر جدية.
- إذا كان المبنى يحتوي على طاقة شمسية أو كاميرات مراقبة خارجية، يجب التفكير في الحماية الداخلية أيضاً.
- حماية المبنى الخارجية LPS لا تعني تلقائياً حماية الأجهزة.
- SPD مهم لحماية اللوحات والمعدات الإلكترونية من زيادة الجهد.
- التأريض الجيد هو أساس نجاح نظام الحماية.
- التصميم والتركيب يجب أن يتم بواسطة مختصين وفق المعايير المناسبة للموقع والنظام المستخدم.
- لا تستخدم عبارة “حماية 100%”؛ الهدف هو تقليل المخاطر وتوجيه التفريغ إلى الأرض وتقليل تأثير زيادة الجهد.

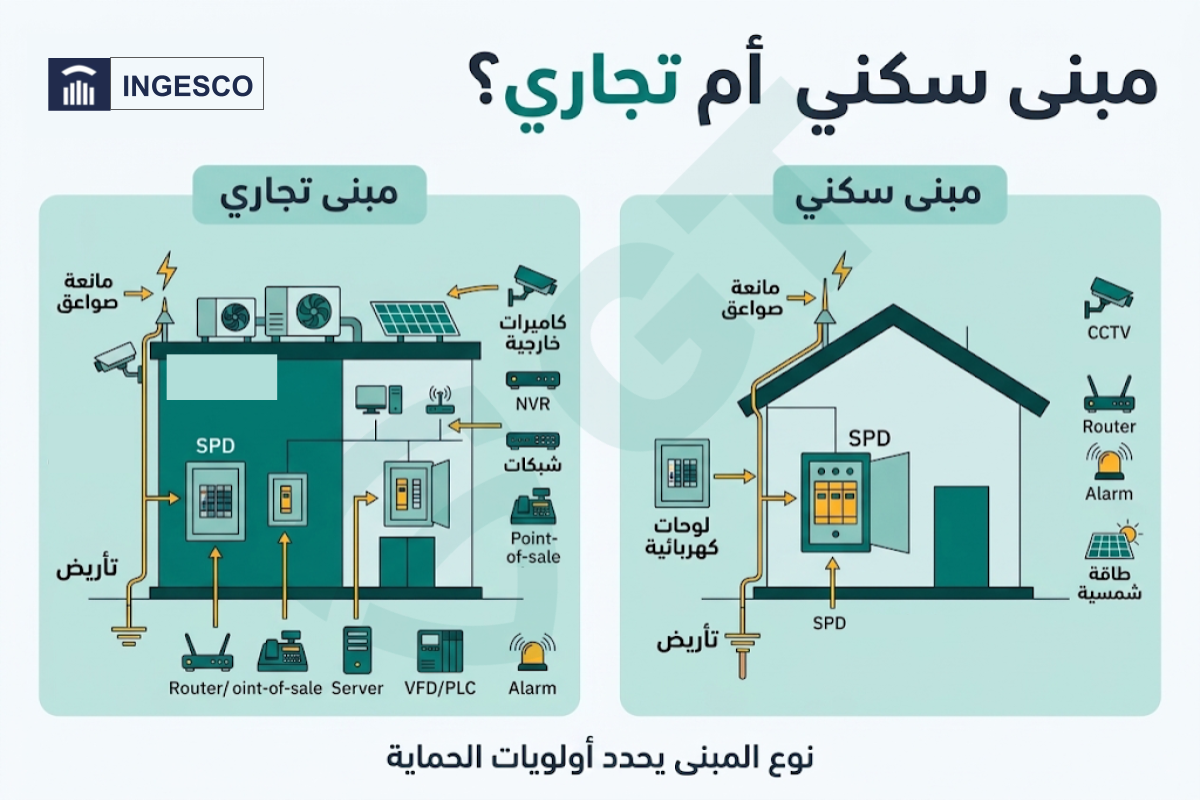

أولاً: ابدأ بتقييم نوع المبنى
نوع المبنى يؤثر كثيراً على اختيار نظام الحماية.
ثانياً: قيّم الموقع المحيط بالمبنى
الموقع لا يقل أهمية عن المبنى نفسه.
اسأل هذه الأسئلة:
- هل المبنى في منطقة مفتوحة؟
- هل هو أعلى من المباني المجاورة؟
- هل يوجد على تلة أو أرض مرتفعة؟
- هل المنطقة تتعرض لعواصف رعدية متكررة؟
- هل توجد مبانٍ أو أبراج قريبة أعلى منه؟
- هل توجد هوائيات أو كاميرات أو خزانات على السطح؟
- هل توجد معدات خارجية أو أسوار معدنية؟
- هل توجد ألواح طاقة شمسية أو أبراج اتصالات؟
المبنى المكشوف أو المرتفع أو الموجود في منطقة عواصف متكررة يحتاج غالباً إلى تقييم حماية أكثر جدية.
ثالثاً: حدد ما الذي تريد حمايته
قبل اختيار النظام، يجب أن تعرف هل الهدف حماية المبنى فقط، أم حماية الأجهزة أيضاً.
حماية المبنى
تشمل تقليل مخاطر التفريغ المباشر على الهيكل، السطح، الأشخاص، والعناصر الخارجية. هنا نتحدث عن LPS، أي نظام الحماية الخارجية من الصواعق.
حماية الأجهزة
تشمل تقليل تأثير زيادة الجهد على الأجهزة واللوحات. هنا نتحدث عن SPD، أي مانعات زيادة الجهد.
أمثلة على أجهزة تحتاج إلى تقييم حماية داخلية:
- اللوحة الكهربائية الرئيسية.
- اللوحات الفرعية.
- كاميرات المراقبة الخارجية.
- NVR وSwitch الشبكة.
- الراوترات وأنظمة الإنترنت.
- أنظمة الإنذار.
- الأقفال الذكية المرتبطة بالكهرباء أو الشبكات.
- إنفرترات الطاقة الشمسية.
- إنفرترات VFD.
- أجهزة PLC والتحكم الصناعي.
- السيرفرات وأجهزة نقاط البيع.
إذا كان المبنى يحتوي على هذه الأنظمة، يجب أن تفكر في الحماية الداخلية وليس فقط مانعة الصواعق.
رابعاً: اختر نوع الحماية الخارجية
الحماية الخارجية هي الطبقة التي تتعامل مع التفريغ الجوي المباشر أو الخارجي.
خيارات شائعة
- نظام تقليدي باستخدام Franklin rods أو شبكة حماية.
- نظام ESE مثل مانعات INGESCO PDC.
- تصميم مدمج حسب طبيعة المبنى والمواصفة المطلوبة.
كيف تختار؟
لا تختَر بناءً على الاسم فقط. الاختيار يعتمد على:
- أبعاد المبنى.
- ارتفاع المبنى.
- شكل السطح.
- مستوى الحماية المطلوب.
- وجود معدات على السطح.
- متطلبات الاستشاري أو الجهة المالكة.
- نظام التأريض المتوفر.
- إمكانية تنفيذ موصلات الهبوط.
- الحاجة إلى تقليل عدد نقاط الالتقاط على السطح.
- المعايير المعتمدة في المشروع.
متى يكون ESE مناسباً للدراسة؟
قد يكون ESE مناسباً عندما تريد تغطية مبنى أو منطقة مفتوحة باستخدام نقطة استقبال مدروسة، خصوصاً في المباني التجارية، المصانع، المستودعات، أو المواقع المكشوفة. لكن القرار النهائي يجب أن يكون مبنياً على دراسة فنية.
خامساً: لا تهمل موصلات الهبوط
موصلات الهبوط هي المسار الذي ينقل تيار الصاعقة من مانعة الصواعق إلى الأرض. إذا كان هذا المسار غير صحيح، قد تقل فعالية النظام أو تظهر مخاطر إضافية.
ما الذي يجب الانتباه له؟
- عدد موصلات الهبوط.
- مسار الموصلات.
- طريقة التثبيت على المبنى.
- تقليل الانحناءات الحادة.
- الابتعاد عن المسارات الحساسة قدر الإمكان.
- الربط الصحيح مع نظام التأريض.
- حماية الموصلات من التلف الميكانيكي.
- توافق المواد المستخدمة مع البيئة المحيطة.
خطأ شائع
بعض المشاريع تركز على نوع مانعة الصواعق فقط، وتتجاهل جودة مسار الهبوط. هذا خطأ، لأن النظام يعمل كسلسلة كاملة: نقطة استقبال، موصل هبوط، وتأريض.
اقرأ المزيد من المقالات حول الحماية من الصواعق
كيف تختار نظام حماية من الصواعق لمبنى سكني أو تجاري؟
اختيار نظام حماية من الصواعق لا يبدأ بشراء مانعة صواعق فقط. النظام الصحيح يبدأ بدراسة…
حماية المبنى لا تعني حماية الأجهزة: الفرق بين LPS وSPD
من أكثر الأخطاء شيوعاً في مشاريع الحماية من الصواعق أن يعتقد صاحب المبنى أن تركيب…
مانعة صواعق تقليدية أم ESE ؟ الفرق ومتى تختار كل نظام
عند التفكير في حماية مبنى من الصواعق، يظهر سؤال مهم: هل نستخدم مانعة صواعق تقليدية،…
ما هو نظام الحماية من الصواعق؟ وكيف يعمل؟
الصاعقة ليست مجرد ظاهرة طبيعية عابرة. في بعض المواقع، قد تسبب أضراراً كبيرة للمباني، اللوحات…
سادساً: افحص نظام التأريض
التأريض هو أساس نظام الحماية. إذا كان التأريض ضعيفاً أو غير موثق أو غير مقاس، فلا يمكن تقييم الحماية بشكل جدي.
لماذا التأريض مهم؟
لأنه يساعد على:
- تفريغ التيار إلى الأرض.
- تقليل فروق الجهد.
- دعم عمل SPD.
- تقليل مخاطر الشرر الجانبي.
- تحسين سلامة الأشخاص والمعدات.
- ربط الحماية الخارجية والداخلية ضمن منظومة واحدة.
ما الذي يجب معرفته؟
قبل اختيار النظام، حاول معرفة:
- هل يوجد نظام تأريض فعلي؟
- هل تم قياس مقاومة التأريض؟
- ما نوع التربة؟
- هل هناك أكثر من نظام تأريض؟
- هل تأريض الكهرباء مرتبط بتأريض الحماية من الصواعق بطريقة مدروسة؟
- هل توجد هياكل معدنية أو ألواح شمسية تحتاج إلى ربط؟
إذا لم تكن هذه المعلومات متوفرة، يجب قياس التأريض وفحصه قبل التصميم النهائي.
سابعاً: أضف الحماية الداخلية SPD
إذا كان المبنى يحتوي على أجهزة حساسة، فالـ SPD ليس رفاهية. إنه جزء مهم من الحماية الداخلية.
أين قد تحتاج إلى SPD؟
- اللوحة الرئيسية.
- اللوحات الفرعية.
- خط تغذية المصعد.
- نظام الطاقة الشمسية DC وAC.
- كاميرات المراقبة الخارجية.
- أجهزة الشبكات والراوترات.
- أنظمة التحكم.
- أنظمة الإنذار.
- إنفرترات VFD.
- نقاط البيع والسيرفرات.
لماذا SPD مهم؟
لأن الصاعقة قد لا تضرب المبنى مباشرة، ومع ذلك تسبب زيادة جهد عبر الشبكة أو الكابلات. SPD يساعد على تقليل تأثير هذه الاندفاعات على الأجهزة.
قاعدة مهمة
إذا كان لديك LPS خارجي، فغالباً يجب دراسة SPD داخلي. لأن الحماية الخارجية والداخلية تكملان بعضهما البعض.
ثامناً: انتبه إلى الربط المتساوي الجهد
الربط المتساوي الجهد يساعد على تقليل فروق الجهد بين الأجزاء المعدنية والأنظمة المختلفة أثناء التفريغ.
عناصر يجب تقييم ربطها:
- الهياكل المعدنية.
- خزانات معدنية.
- مواسير معدنية.
- هياكل ألواح الطاقة الشمسية.
- قواعد الكاميرات الخارجية.
- اللوحات الكهربائية.
- أنظمة التأريض.
- كابلات خارجية تدخل المبنى.
- أبراج أو هوائيات.
الهدف هو تقليل المسارات غير المرغوبة للتيار داخل المبنى.
تاسعاً: جهّز معلومات المبنى قبل طلب عرض سعر
لكي تحصل على توصية أفضل، جهّز المعلومات التالية:
معلومات عامة
- نوع المبنى: سكني، تجاري، مصنع، مستودع.
- عدد الطوابق.
- ارتفاع المبنى التقريبي.
- أبعاد السطح.
- موقع المبنى: مكشوف، داخل مدينة، على تلة، قرب أبراج.
- صور للمبنى من الخارج.
- صور للسطح.
معلومات فنية
- وجود تأريض حالي.
- نتائج قياس التأريض إن وجدت.
- وجود لوحة كهربائية رئيسية.
- وجود لوحات فرعية.
- وجود طاقة شمسية.
- وجود كاميرات خارجية.
- وجود أنظمة شبكات أو سيرفرات.
- وجود مصعد.
- وجود معدات صناعية أو VFD.
معلومات تشغيلية
- هل حدثت أعطال بعد العواصف؟
- هل المنطقة تتعرض لصواعق متكررة؟
- هل يوجد تأمين أو استشاري يطلب معياراً محدداً؟
- هل هناك توسعة مستقبلية للمبنى؟
كلما كانت المعلومات أوضح، كان اختيار النظام أدق.
أخطاء شائعة عند اختيار نظام الحماية
أي خيار يناسبك من جي تي؟
إذا كنت تريد حماية المبنى من الصواعق، فابدأ بدراسة LPS: مانعة الصواعق، موصلات الهبوط، التأريض، والربط المتساوي الجهد.
إذا كنت تريد حماية الأجهزة، فابدأ بدراسة SPD: اللوحات، خطوط الطاقة، خطوط البيانات، الكاميرات، الطاقة الشمسية، والأنظمة الحساسة.
إذا كان لديك مبنى مزود بمانعة صواعق من INGESCO، لا تتوقف عند ذلك. راجع أيضاً حاجة اللوحات والأجهزة إلى SPD.
وإذا كان لديك كاميرات مراقبة، نظام إنذار، إنفرترات VFD، أو طاقة شمسية، فالأفضل دراسة الحماية الخارجية والداخلية معاً.
الأسئلة الشائعة
الخلاصة
اختيار نظام حماية من الصواعق لمبنى سكني أو تجاري يجب أن يعتمد على دراسة الموقع وليس على شراء مانعة صواعق فقط.
النظام المتكامل يشمل الحماية الخارجية LPS، موصلات الهبوط، التأريض، الربط المتساوي الجهد، ومانعات زيادة الجهد SPD لحماية الأجهزة.
المبنى السكني، التجاري، المصنع، المستودع، ومحطة الطاقة الشمسية لكل منها متطلبات مختلفة. لذلك، أفضل خطوة هي تجهيز معلومات المبنى وطلب دراسة مناسبة قبل الشراء.
الهدف المهني ليس “حماية 100%”، بل تقليل المخاطر وتوجيه التفريغ إلى الأرض وتقليل تأثير زيادة الجهد على اللوحات والمعدات.
