من أكثر الأخطاء شيوعاً في مشاريع الحماية من الصواعق أن يعتقد صاحب المبنى أن تركيب مانعة صواعق فوق السطح يعني أن كل الأجهزة داخل المبنى أصبحت محمية تلقائياً.
هذا غير دقيق.
مانعة الصواعق ونظام الحماية الخارجية يساعدان على استقبال التفريغ الجوي وتوجيهه إلى الأرض عبر مسار مخصص. لكن الأجهزة الإلكترونية داخل المبنى، مثل كاميرات المراقبة، أجهزة NVR، الراوترات، أنظمة الإنذار، إنفرترات الطاقة الشمسية، لوحات التحكم، والسيرفرات، تحتاج إلى حماية داخلية من زيادة الجهد باستخدام SPD.
في هذا الدليل، نشرح الفرق بين LPS وSPD، ولماذا تحتاج إلى الاثنين معاً في كثير من المشاريع.
- الخلاصة السريعة
- أولاً: ما هو LPS؟
- ثانياً: ما هو SPD؟
- ثالثاً: الفرق الأساسي بين LPS وSPD
- رابعاً: لماذا LPS لا يكفي لحماية الأجهزة؟
- خامساً: لماذا SPD لا يكفي لحماية المبنى؟
- سادساً: كيف يعمل LPS وSPD معاً؟
- سابعاً: ما علاقة التأريض بالموضوع؟
- ثامناً: أين تحتاج إلى SPD في المبنى؟
- تاسعاً: أنواع SPD بشكل مبسط
- عاشراً: أخطاء شائعة عند الاختيار
- الأسئلة الشائعة
- الخلاصة
الخلاصة السريعة
إذا كنت تريد إجابة مباشرة:
- LPS يعني Lightning Protection System، أي نظام الحماية من الصواعق.
- LPS يحمي الهيكل الخارجي للمبنى عبر مانعة صواعق، موصلات هبوط، تأريض، وربط متساوي الجهد.
- SPD يعني Surge Protective Device، أي مانع زيادة الجهد.
- SPD يحمي اللوحات والأجهزة من الاندفاعات والارتفاعات المفاجئة في الجهد.
- مانعة الصواعق لا تكفي وحدها لحماية الأجهزة الإلكترونية.
- SPD لا يغني عن مانعة الصواعق إذا كان المبنى يحتاج إلى حماية خارجية.
- النظام الجيد يجمع بين الحماية الخارجية LPS والحماية الداخلية SPD.
- التأريض والربط المتساوي الجهد هما الرابط الأساسي بين الاثنين.
- لا تستخدم عبارة “حماية 100%”؛ الهدف المهني هو تقليل المخاطر وتوجيه التفريغ وتقليل تأثير زيادة الجهد.
أولاً: ما هو LPS؟
هو اختصار لعبارة Lightning Protection System، أي نظام الحماية من الصواعق.
وظيفته الأساسية هي تقليل مخاطر الصاعقة على المبنى والأشخاص عبر توفير نقطة استقبال ومسار مخصص لتوجيه تيار التفريغ إلى الأرض.
مكونات LPS الأساسية
يتكون LPS عادة من:
- مانعة صواعق أو نظام استقبال.
- موصلات هبوط.
- نظام تأريض.
- ربط متساوي الجهد.
- ملحقات تثبيت وفحص.
- دراسة تصميم حسب الموقع ومستوى الخطورة.
مانعة صواعق تقليدية أم ESE ؟ الفرق ومتى تختار كل نظام
عند التفكير في حماية مبنى من الصواعق، يظهر سؤال مهم: هل نستخدم مانعة صواعق تقليدية،…
ما هو نظام الحماية من الصواعق؟ وكيف يعمل؟
الصاعقة ليست مجرد ظاهرة طبيعية عابرة. في بعض المواقع، قد تسبب أضراراً كبيرة للمباني، اللوحات…
ماذا يفعل LPS؟
يساعد LPS على:
- استقبال التفريغ الجوي عند حدوثه.
- توجيه التيار إلى الأرض عبر مسار مخصص.
- تقليل خطر مرور التيار عبر أجزاء عشوائية من المبنى.
- تقليل مخاطر الحريق أو التلف الميكانيكي.
- تقليل المخاطر على الأشخاص داخل وحول المبنى.
- دعم الحماية العامة للمنشأة عند تصميمه وتركيبه بشكل صحيح.
ماذا لا يفعل LPS وحده؟
LPS لا يعني تلقائياً حماية كل الأجهزة الكهربائية والإلكترونية داخل المبنى من زيادة الجهد. قد يبقى هناك خطر على الأجهزة بسبب الاندفاعات التي تدخل عبر خطوط الكهرباء أو الشبكات أو الإشارة.
هنا يأتي دور SPD.
ثانياً: ما هو SPD؟
SPD هو اختصار لعبارة Surge Protective Device، أي مانع زيادة الجهد.
وظيفته هي تقليل تأثير الارتفاعات المفاجئة في الجهد، أو transient overvoltage، على اللوحات والأجهزة. هذه الاندفاعات قد تنتج عن صاعقة مباشرة، صاعقة قريبة، تبديل أحمال كهربائية، أو اضطرابات في الشبكة.
أين يتم تركيب SPD؟
يمكن تركيب SPD في عدة أماكن حسب التصميم:
- اللوحة الكهربائية الرئيسية.
- اللوحات الفرعية.
- خط تغذية نظام الطاقة الشمسية AC.
- جانب DC لأنظمة الطاقة الشمسية.
- خطوط كاميرات المراقبة.
- خطوط الشبكات والبيانات.
- أنظمة الإنذار.
- إنفرترات VFD.
- أنظمة التحكم PLC.
- المعدات الصناعية الحساسة.
ماذا يفعل SPD؟
يساعد SPD على:
- تفريغ جزء من الاندفاع الكهربائي نحو الأرض.
- تقليل الجهد الواصل إلى الأجهزة.
- تقليل احتمالية تلف المعدات الحساسة.
- حماية اللوحات والمعدات عند اختياره وتركيبه بشكل صحيح.
- دعم منظومة الحماية الداخلية للمبنى.
ماذا لا يفعل SPD وحده؟
SPD لا يستقبل الصاعقة من الجو، ولا يحل محل مانعة الصواعق أو موصلات الهبوط. إذا كان المبنى يحتاج إلى حماية خارجية، فلا يكفي تركيب SPD فقط.

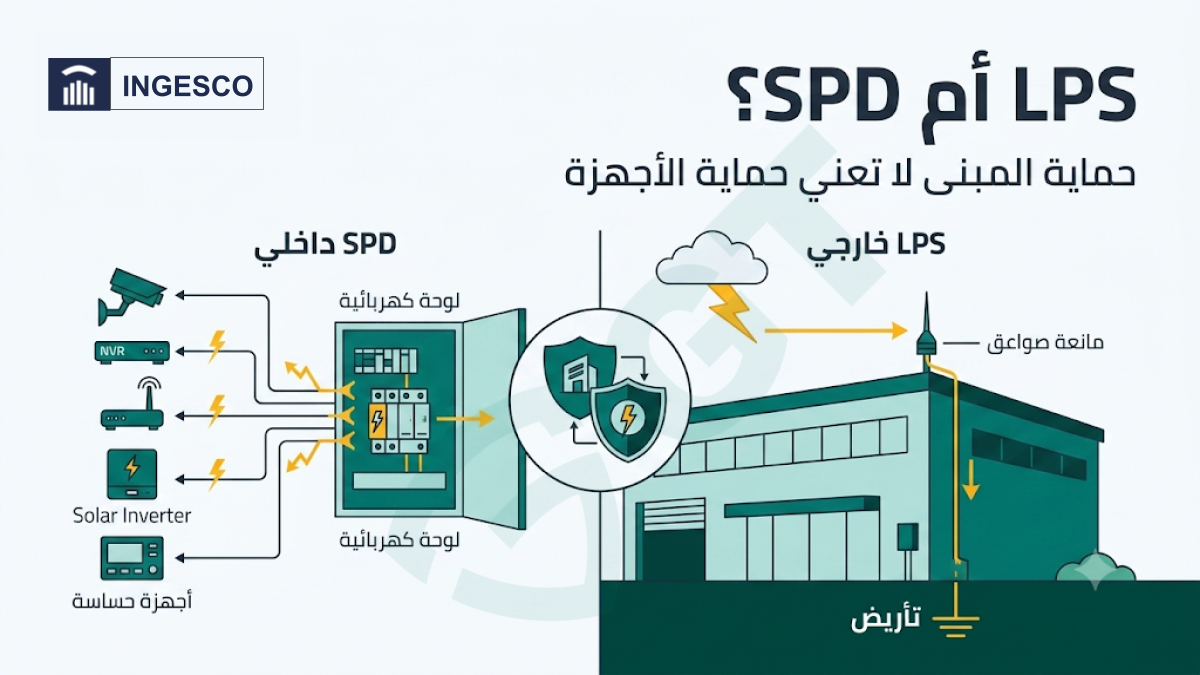

ثالثاً: الفرق الأساسي بين LPS وSPD
الفرق الأساسي هو أن LPS يتعامل مع الصاعقة من الخارج، بينما SPD يتعامل مع آثار زيادة الجهد داخل الشبكات الكهربائية أو الإلكترونية.
مقارنة سريعة
| المعيار | LPS | SPD |
| الاسم الكامل | Lightning Protection System | Surge Protective Device |
| الوظيفة | حماية خارجية للمبنى | حماية داخلية للأجهزة واللوحات |
| يتعامل مع | التفريغ الجوي المباشر أو الخارجي | الاندفاعات وزيادة الجهد |
| المكونات | مانعة، موصل هبوط، تأريض، ربط | جهاز حماية في اللوحة أو خط التغذية/البيانات |
| يحمي الهيكل | نعم | لا بشكل مباشر |
| يحمي الأجهزة | ليس وحده | نعم، ضمن حدود التصميم |
| يحتاج إلى تأريض | نعم | نعم |
| يغني عن الآخر | لا | لا |
| أفضل استخدام | المباني والمنشآت المعرضة للصواعق | اللوحات والأجهزة الحساسة |
رابعاً: لماذا LPS لا يكفي لحماية الأجهزة؟
عندما تضرب الصاعقة مبنى أو منطقة قريبة، يمكن أن تنتقل تأثيرات كهربائية إلى داخل المبنى عبر أكثر من مسار.
قد تحدث زيادة في الجهد عبر:
- كابلات الكهرباء.
- خطوط الشبكة والإنترنت.
- كابلات الكاميرات الخارجية.
- خطوط الهاتف أو البيانات.
- هياكل معدنية غير مربوطة جيداً.
- أنظمة الطاقة الشمسية على السطح.
- مسارات التأريض غير المصممة جيداً.
حتى لو كان تيار الصاعقة الرئيسي موجهاً إلى الأرض عبر LPS، قد تظهر فروق جهد أو اندفاعات داخلية تؤثر على الأجهزة. لذلك، تحتاج الأجهزة إلى SPD مناسب.
مثال عملي
مبنى عليه مانعة صواعق، لكن لديه كاميرات IP خارجية على السور. عند حدوث عاصفة، قد تصل زيادة جهد عبر كابل الشبكة أو التغذية إلى NVR أو Switch. في هذه الحالة، وجود مانعة صواعق لا يكفي لحماية جهاز التسجيل إذا لم توجد حماية مناسبة لخطوط الطاقة والبيانات.
خامساً: لماذا SPD لا يكفي لحماية المبنى؟
بعض المستخدمين يعتقدون أن تركيب SPD في اللوحة الرئيسية يغني عن مانعة الصواعق. هذا أيضاً غير صحيح.
SPD مصمم للتعامل مع زيادة الجهد داخل الشبكة، لكنه لا يوفر نقطة استقبال خارجية للصاعقة، ولا يوجه تيار التفريغ المباشر من السطح إلى الأرض كما يفعل LPS.
متى لا يكفي SPD وحده؟
SPD لا يكفي وحده إذا كان لديك:
- مبنى مرتفع أو مكشوف.
- مصنع أو مستودع.
- محطة طاقة شمسية.
- معدات على السطح.
- أبراج أو هوائيات.
- منطقة تتعرض لعواصف رعدية متكررة.
- منشأة تحتوي على أشخاص أو معدات مهمة.
- متطلبات استشارية أو تأمينية لنظام حماية خارجي.
في هذه الحالات، يجب دراسة الحاجة إلى LPS بجانب SPD.

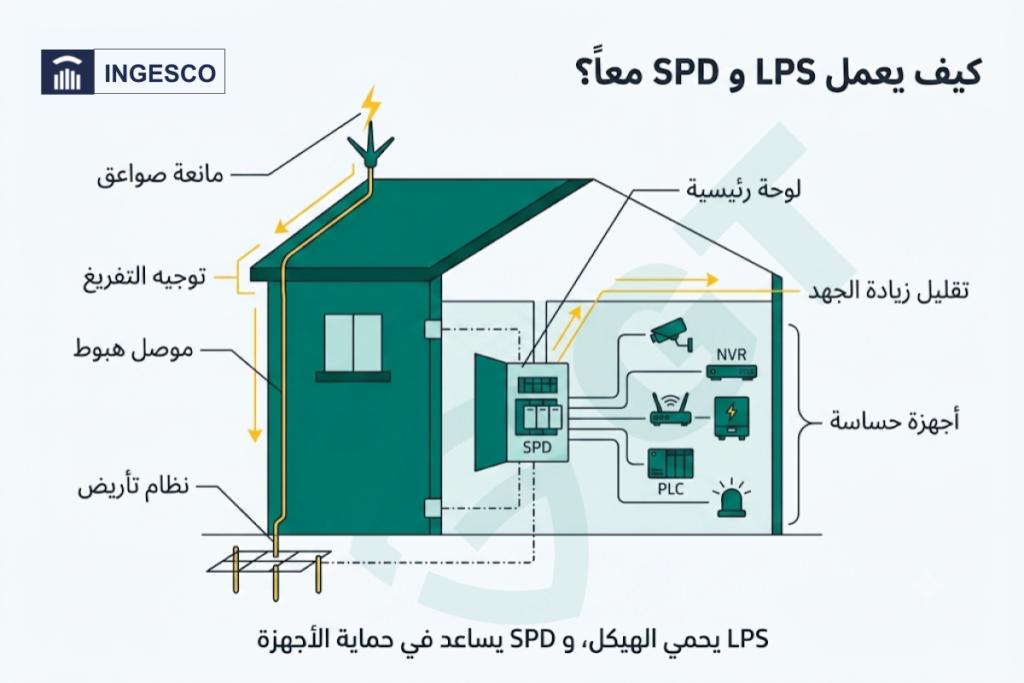

سادساً: كيف يعمل LPS وSPD معاً؟
الفكرة الصحيحة هي بناء طبقات حماية.
الطبقة الأولى: الحماية الخارجية LPS
تشمل:
- مانعة صواعق.
- موصلات هبوط.
- نظام تأريض.
- ربط متساوي الجهد.
وظيفتها استقبال التفريغ وتوجيهه إلى الأرض.
الطبقة الثانية: الحماية الداخلية SPD
تشمل:
- SPD في اللوحة الرئيسية.
- SPD في اللوحات الفرعية.
- SPD لأنظمة الطاقة الشمسية.
- SPD لخطوط البيانات عند الحاجة.
- SPD للمعدات الحساسة أو البعيدة.
وظيفتها تقليل تأثير زيادة الجهد على الأجهزة.
الطبقة الثالثة: التأريض والربط
هذه الطبقة تربط المنظومة كلها معاً. بدون تأريض جيد وربط متساوي الجهد، لا يعمل LPS وSPD بالشكل المطلوب.
سابعاً: ما علاقة التأريض بالموضوع؟
التأريض ليس مجرد “سلك إلى الأرض”. هو جزء أساسي من الحماية الخارجية والداخلية.
في LPS
التأريض يستقبل تيار التفريغ القادم من مانعة الصواعق عبر موصلات الهبوط.
في SPD
التأريض يوفر مساراً لتفريغ الاندفاعات الكهربائية التي يحاول SPD تحويلها بعيداً عن الجهاز.
لماذا التأريض السيئ مشكلة؟
إذا كان التأريض ضعيفاً أو غير مربوط جيداً، قد تحدث مشاكل مثل:
- ارتفاع جهد خطير على أجزاء معدنية.
- ضعف أداء SPD.
- انتقال الاندفاعات إلى الأجهزة.
- شرر جانبي.
- أعطال متكررة بعد العواصف.
- خطر على الأشخاص والمعدات.
لذلك، لا يمكن الحديث عن LPS أو SPD دون الحديث عن التأريض.

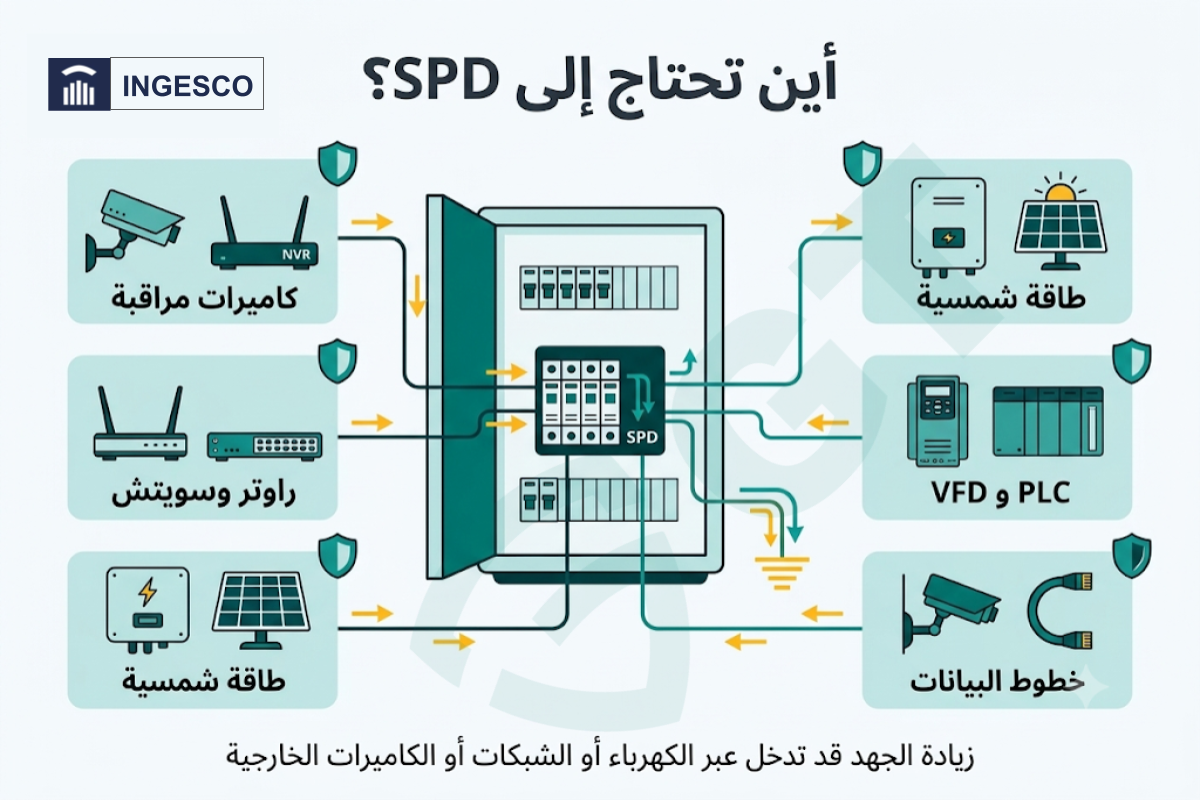

ثامناً: أين تحتاج إلى SPD في المبنى؟
لا توجد نقطة واحدة تناسب كل المباني. اختيار أماكن SPD يعتمد على تصميم النظام.
1. اللوحة الرئيسية
غالباً تكون أول نقطة لحماية التغذية الكهربائية الداخلة إلى المبنى.
2. اللوحات الفرعية
تستخدم عندما تكون هناك مسافة أو أحمال حساسة موزعة داخل المبنى.
3. أنظمة الطاقة الشمسية
تحتاج عادة إلى حماية على جانب DC وجانب AC حسب التصميم، لأن الألواح والكابلات تكون معرضة لتأثيرات خارجية.
4. كاميرات المراقبة والشبكات
الكاميرات الخارجية وكابلات الشبكة قد تحتاج إلى حماية خاصة، خصوصاً إذا كانت ممتدة لمسافات أو مثبتة في أماكن مكشوفة.
5. أنظمة التحكم الصناعية
PLC، VFD، HMI، وحساسات الحقول الصناعية قد تحتاج إلى حماية مناسبة حسب نوع الإشارة والتغذية.
6. أنظمة الإنذار والأبواب الذكية
إذا كانت مرتبطة بخطوط خارجية أو تغذية معرضة للاندفاعات، يمكن دراسة الحماية المناسبة لها.
تاسعاً: أنواع SPD بشكل مبسط
يوجد أكثر من نوع أو مستوى من SPD حسب مكان التركيب وطبيعة الاندفاع.
Type 1
يستخدم عادة في مدخل التغذية، خصوصاً في المباني المعرضة لتأثيرات صواعق مباشرة أو التي تحتوي على نظام LPS خارجي.
Type 2
يستخدم في اللوحات الكهربائية لتقليل الاندفاعات المتبقية وحماية الشبكة الداخلية.
Type 3
يستخدم قريباً من الأجهزة الحساسة، بعد وجود حماية مناسبة في المراحل السابقة.
ملاحظة مهمة
اختيار نوع SPD لا يتم عشوائياً. يجب أن يعتمد على:
- نوع النظام الكهربائي.
- وجود LPS.
- مستوى الخطر.
- نوع اللوحة.
- نوع الأحمال.
- مسافة الكابلات.
- نظام التأريض.
- المتطلبات الفنية للمنشأة.
عاشراً: أخطاء شائعة عند الاختيار
تجنب هذه الأخطاء:
1. تركيب مانعة صواعق دون SPD
هذا يحمي الهيكل خارجياً، لكنه يترك الأجهزة معرضة لزيادة الجهد.
2. تركيب SPD دون تأريض مناسب
SPD يحتاج إلى مسار تفريغ جيد. التأريض الضعيف يقلل فعاليته.
3. استخدام SPD واحد لكل شيء
أحياناً تحتاج إلى أكثر من مستوى حماية في اللوحة الرئيسية والفرعية وقرب الأجهزة الحساسة.
4. تجاهل خطوط البيانات
الكثير من الأعطال تدخل عبر كابلات الشبكات والكاميرات، وليس فقط عبر كابلات الكهرباء.
5. عدم فحص النظام بعد العواصف
قد تتلف بعض أجهزة SPD بعد تعرضها لاندفاعات قوية. لذلك يجب فحصها دورياً.
أي خيار يناسبك من جي تي؟
إذا كنت تريد حماية المبنى من الصواعق، فابدأ بدراسة LPS: مانعة الصواعق، موصلات الهبوط، التأريض، والربط المتساوي الجهد.
إذا كنت تريد حماية الأجهزة، فابدأ بدراسة SPD: اللوحات، خطوط الطاقة، خطوط البيانات، الكاميرات، الطاقة الشمسية، والأنظمة الحساسة.
إذا كان لديك مبنى مزود بمانعة صواعق من INGESCO، لا تتوقف عند ذلك. راجع أيضاً حاجة اللوحات والأجهزة إلى SPD.
وإذا كان لديك كاميرات مراقبة، نظام إنذار، إنفرترات VFD، أو طاقة شمسية، فالأفضل دراسة الحماية الخارجية والداخلية معاً.
الأسئلة الشائعة
الخلاصة
حماية المبنى لا تعني تلقائياً حماية الأجهزة.
نظام LPS يتعامل مع الصاعقة من الخارج عبر مانعة، موصلات هبوط، تأريض، وربط متساوي الجهد. أما SPD فيتعامل مع زيادة الجهد داخل اللوحات وخطوط الطاقة والبيانات لحماية الأجهزة الحساسة.
في المشاريع الجدية، لا يجب التفكير في LPS أو SPD كخيارين منفصلين، بل كطبقتين متكاملتين: حماية خارجية للمبنى، وحماية داخلية للأجهزة.

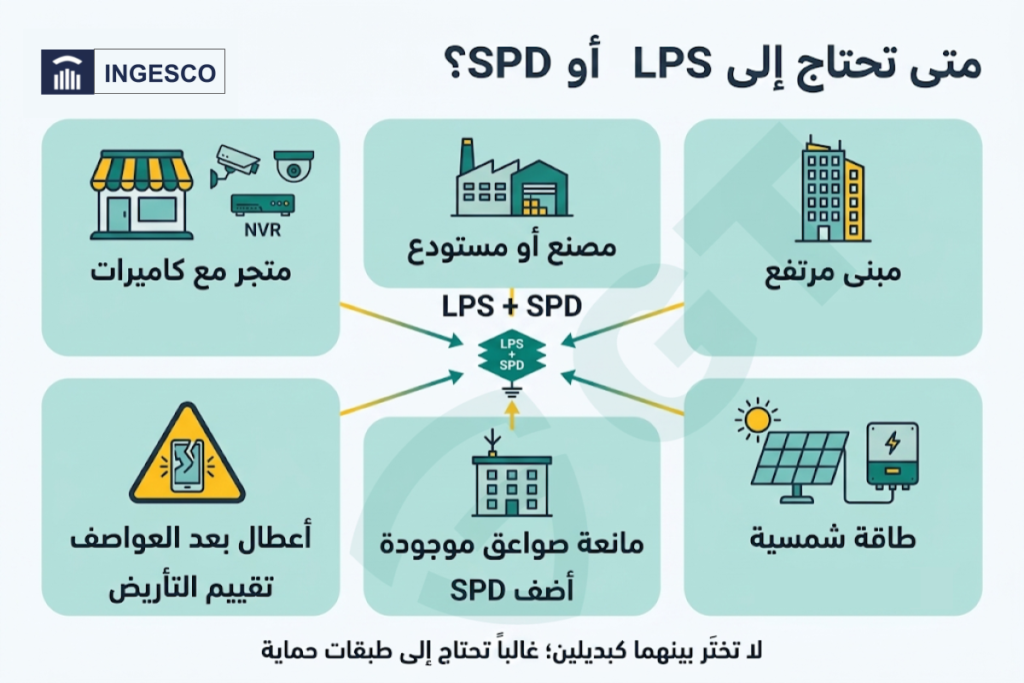

إذا كان لديك مبنى، مصنع، مستودع، محطة طاقة شمسية، أو نظام كاميرات ومعدات حساسة، فالأفضل دراسة النظام كاملاً: LPS + SPD + تأريض + ربط متساوي الجهد.
الهدف ليس “حماية 100%”، بل تقليل المخاطر وتوجيه التفريغ وتقليل تأثير زيادة الجهد على المعدات.
