ما هو نظام الحماية من الصواعق ESE؟ وكيف يعمل؟
نظام الحماية من الصواعق لا يقتصر على تركيب مانعة فوق المبنى. الحماية الفعالة تعتمد على منظومة متكاملة تشمل نقطة الالتقاط، موصلات الهبوط، التأريض، الربط متساوي الجهد والحماية من زيادة الجهد للأجهزة الحساسة.
يمكن للصواعق أن تؤثر على المباني واللوحات الكهربائية وأنظمة الطاقة الشمسية والشبكات والمعدات الإلكترونية الحساسة. لذلك يجب التعامل مع الحماية من الصواعق كمنظومة هندسية كاملة، وليس كقطعة يتم تركيبها بصورة منفصلة.
من حلول الحماية الخارجية المستخدمة نظام ESE — Early Streamer Emission، أو نظام الانبعاث المبكر، الذي يستخدم نقطة استقبال مخصصة للصاعقة ثم ينقل تيار التفريغ عبر موصلات الهبوط إلى الأرض.
الخلاصة السريعة
- ESE هو أحد حلول الحماية الخارجية من الصواعق.
- وظيفة مانعة الصواعق ليست منع تشكل الصاعقة، بل توفير نقطة استقبال ومسار تفريغ مدروس.
- المانعة وحدها لا تشكل نظام حماية كاملاً.
- يجب دمجها مع موصلات الهبوط ونظام التأريض والربط متساوي الجهد.
- حماية المبنى خارجياً لا تعني حماية الأجهزة داخله.
- تحتاج اللوحات والمعدات الحساسة إلى SPD مناسب حسب تصميم المشروع.
- اختيار النظام يعتمد على الموقع والارتفاع ومستوى الخطورة وطبيعة المنشأة.
أولاً: ما المقصود بالحماية من الصواعق؟
الحماية من الصواعق هي مجموعة من الإجراءات والمكونات التي تهدف إلى تقليل تأثير تيار الصاعقة على الأشخاص والمنشآت والمعدات.
المبدأ الأساسي هو توفير نقطة استقبال ومسار موصل ينقل تيار التفريغ نحو نظام التأريض بدلاً من تركه يبحث عن مسارات عشوائية عبر أجزاء المبنى.

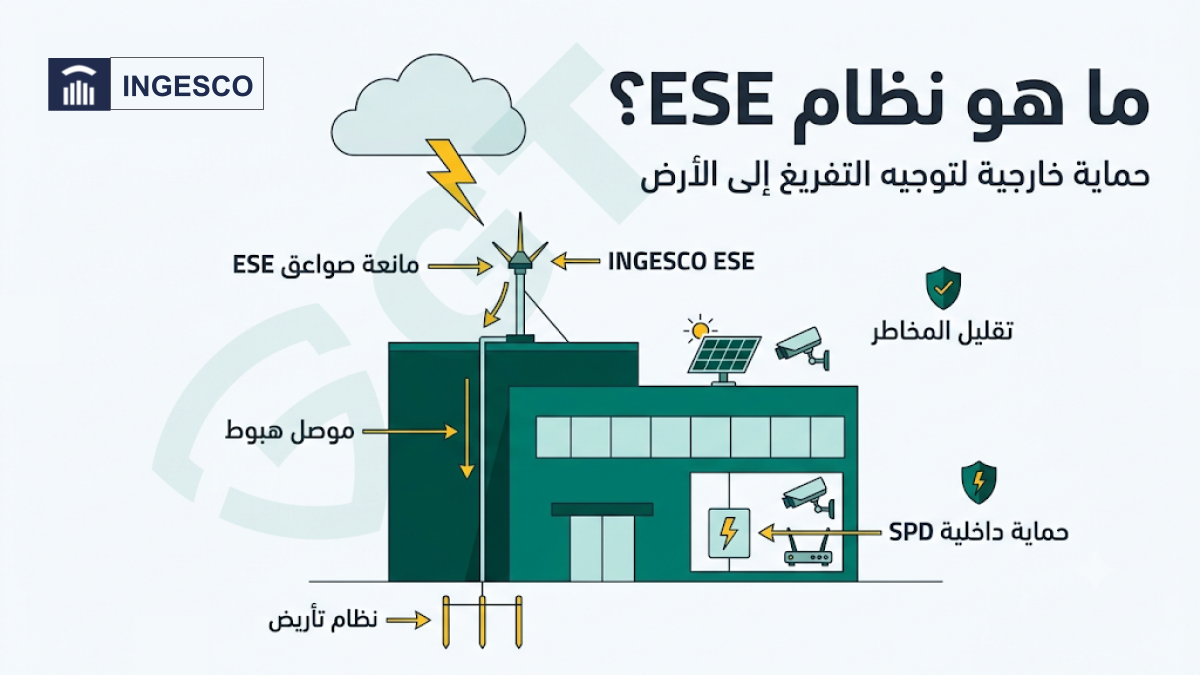

ثانياً: ما هو نظام ESE؟
ESE هو اختصار لعبارة Early Streamer Emission، أي الانبعاث المبكر للشرارة الصاعدة.
تستخدم المنظومة مانعة صواعق مصممة لتكون نقطة استقبال للتفريغ الجوي، ثم يتم نقل التيار عبر موصلات الهبوط إلى نظام التأريض.
ماذا يعني الانبعاث المبكر؟
أثناء تطور العاصفة الرعدية وارتفاع المجال الكهربائي، صُممت مانعة ESE للمساعدة على إنشاء شرارة صاعدة من نقطة الالتقاط باتجاه التفريغ النازل.
بعد استقبال التفريغ، تكون مهمة باقي المنظومة نقل التيار إلى الأرض عبر مسار مخصص ومصمم للمشروع.
ثالثاً: هل مانعة الصواعق تمنع حدوث الصاعقة؟
لذلك يجب تجنب العبارات المطلقة مثل «حماية 100%» أو «منع الصاعقة». الوصف الأدق هو أن النظام المصمم والمنفذ بصورة صحيحة يساعد على تقليل المخاطر وتوجيه تيار التفريغ.

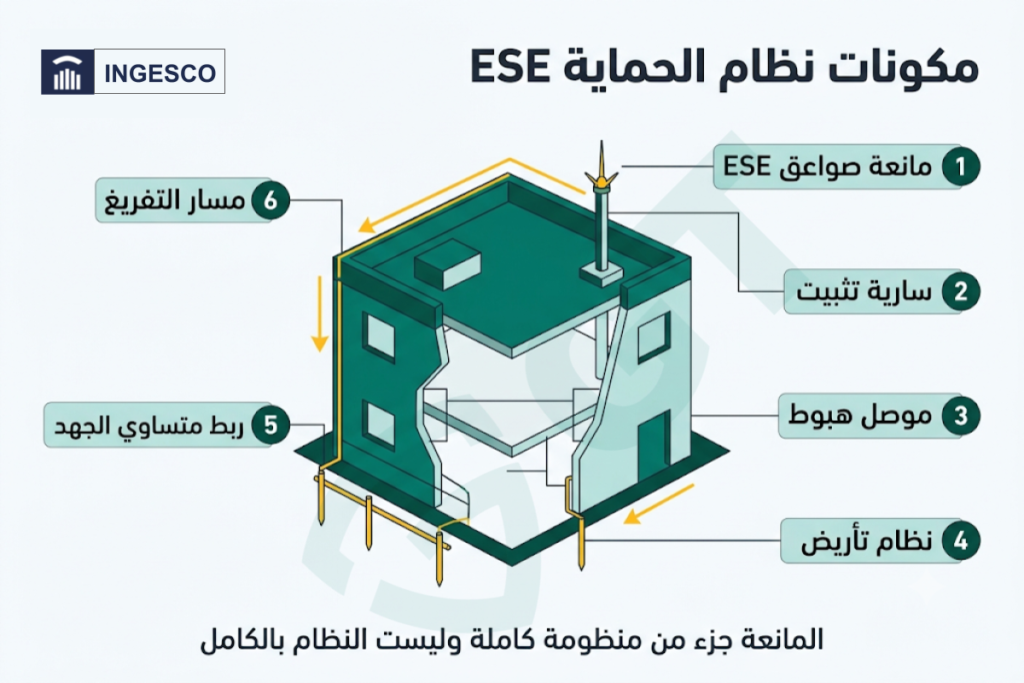

رابعاً: مكونات نظام الحماية من الصواعق ESE
جودة النظام لا تعتمد على رأس مانعة الصواعق وحده. كل عنصر في المنظومة يؤدي وظيفة مختلفة.
مانعة الصواعق
نقطة الاستقبال التي يتم وضعها في موقع مدروس وفق تصميم المبنى ومستوى الحماية المطلوب.
سارية التثبيت
ترفع نقطة الالتقاط إلى الارتفاع المحدد وفق حسابات المشروع.
موصلات الهبوط
تنقل تيار الصاعقة من نقطة الالتقاط باتجاه نظام التأريض.
نظام التأريض
يستقبل تيار التفريغ ويساعد على نقله إلى الأرض بصورة مدروسة.
الربط متساوي الجهد
يساعد على تقليل فروق الجهد بين الأجزاء المعدنية أثناء التفريغ.
SPD
يوفر حماية داخلية للدوائر والمعدات ضد الاندفاعات وارتفاعات الجهد العابرة.

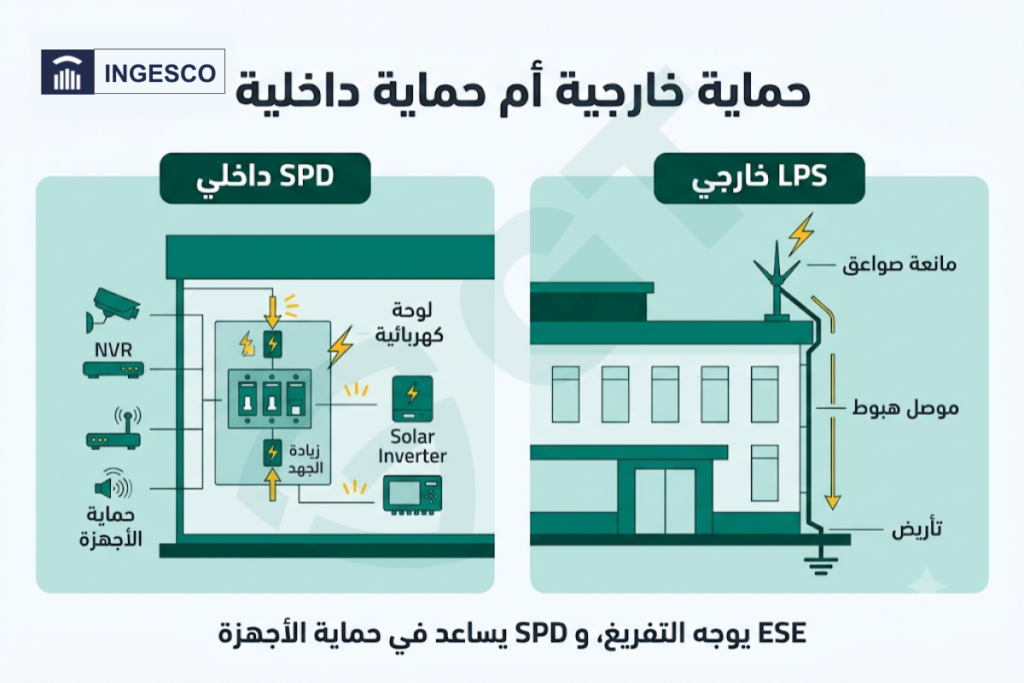

خامساً: ما الفرق بين الحماية الخارجية والحماية الداخلية؟
الحماية الخارجية
تتعامل أساساً مع الصاعقة المباشرة ومسار التيار من نقطة الالتقاط إلى الأرض.
- مانعة الصواعق
- سارية التثبيت
- موصلات الهبوط
- نظام التأريض
الحماية الداخلية
تهدف إلى تقليل تأثير الاندفاعات الكهربائية وفروق الجهد على الأجهزة واللوحات.
- SPD
- الربط متساوي الجهد
- حماية خطوط الطاقة
- حماية خطوط البيانات
سادساً: لماذا تحتاج إلى SPD مع نظام ESE؟
حتى مع وجود نظام حماية خارجي، قد تصل اندفاعات جهد عالية إلى الشبكة الكهربائية أو خطوط البيانات نتيجة صاعقة مباشرة أو قريبة.
هنا يأتي دور Surge Protective Device — SPD للمساعدة على الحد من الجهد العابر الذي يصل إلى الأجهزة، حسب نوع الجهاز وموقع تركيبه وتصميم المنظومة.
أين يمكن استخدام SPD؟
سابعاً: متى تحتاج إلى دراسة نظام ESE؟
لا تمتلك جميع المباني مستوى المخاطر نفسه. تزداد أهمية الدراسة عندما تكون المنشأة مكشوفة، مرتفعة أو تحتوي على معدات وأصول حساسة.
- مبنى مرتفع أو مكشوف
- مصنع أو مستودع
- محطة طاقة شمسية
- برج اتصالات أو هوائيات
- منشأة تجارية كبيرة
- معدات كهربائية أو إلكترونية حساسة
- منشأة صناعية
- مدرسة أو مستشفى أو فندق
- منطقة مفتوحة أو ساحات خارجية

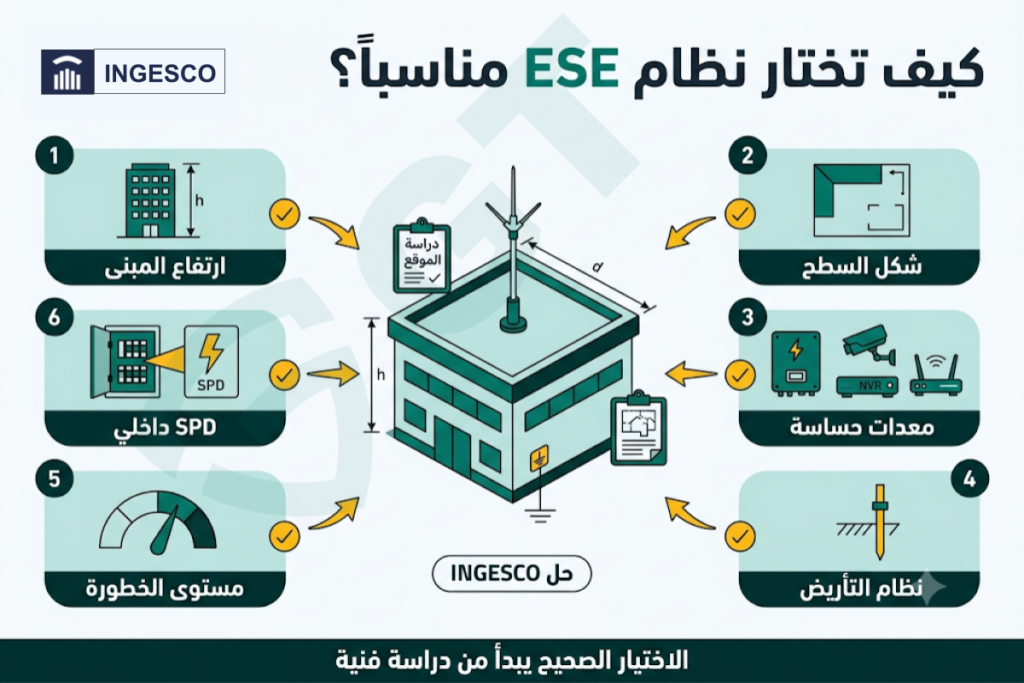

ثامناً: كيف يتم اختيار مانعة ESE المناسبة؟
اختيار الموديل لا يجب أن يتم اعتماداً على الحجم أو السعر فقط. التصميم يبدأ من متطلبات الموقع نفسه.
خصائص المبنى
- الارتفاع
- الأبعاد
- شكل السطح
- العوائق والمعدات الموجودة
- نوع المنشأة
متطلبات النظام
- مستوى الحماية المطلوب
- حالة التأريض
- مسارات موصلات الهبوط
- الحماية الداخلية SPD
- طبيعة المنطقة المحيطة
لأن نقطة الالتقاط ليست سوى جزء من النظام. اختيار مانعة كبيرة مع تأريض أو مسار هبوط غير مناسب لا يعوض ضعف بقية المنظومة.
تاسعاً: ما أهمية التأريض في نظام ESE؟
بعد وصول تيار الصاعقة إلى موصلات الهبوط، يجب نقله إلى الأرض عبر نظام تأريض مصمم ومختبر.
- تحسين مسار تفريغ التيار إلى الأرض
- تقليل فروق الجهد الخطيرة
- دعم أداء منظومة الحماية
- تقليل احتمال الشرر الجانبي
- دعم الحماية الداخلية وSPD
عاشراً: ما علاقة الربط متساوي الجهد بالحماية؟
أثناء التفريغ قد تظهر فروق جهد كبيرة بين عناصر معدنية مختلفة. الربط المدروس يساعد على تقليل هذه الفروق وتقليل احتمالية انتقال التيار عبر مسارات غير مرغوبة.
من العناصر التي يجب تقييمها:
- الهياكل المعدنية
- المواسير المعدنية
- اللوحات الكهربائية
- هياكل أنظمة الطاقة الشمسية
- الأبراج والهوائيات
- الكابلات الخارجية
- أنظمة كاميرات المراقبة الخارجية
الحادي عشر: أخطاء شائعة في فهم نظام ESE
المانعة = النظام الكامل
المانعة جزء واحد فقط من منظومة تشمل الهبوط والتأريض والربط والحماية الداخلية.
استخدام عبارة حماية 100%
لا يوجد نظام هندسي يضمن إلغاء كل مخاطر الصواعق.
تجاهل SPD
حماية الهيكل خارجياً لا تكفي لحماية المعدات الإلكترونية داخله.
التركيب دون دراسة
ارتفاع المبنى وشكله والتأريض ومستوى الخطورة كلها عوامل تدخل في التصميم.
إهمال الفحص والصيانة
يجب مراجعة النظام دورياً وبعد التغييرات المهمة في المنشأة.
مسار هبوط سيئ
الانحناءات والمسارات والتثبيت غير المناسب قد تؤثر على أداء النظام.
الثاني عشر: ESE أم النظام التقليدي؟
كلاهما من حلول الحماية الخارجية من الصواعق، لكن طريقة نقطة الالتقاط وتصميم النظام تختلف.
النظام التقليدي
- نقاط استقبال أو شبكة موزعة
- موصلات هبوط
- تأريض
- تصميم وفق متطلبات المشروع
نظام ESE
- نقطة أو نقاط استقبال ESE
- تقنية الانبعاث المبكر
- موصلات هبوط
- تأريض
لا يجب اختيار أحد النظامين باعتباره الأفضل لكل الحالات. القرار النهائي يعتمد على دراسة الموقع والمعيار ومتطلبات المشروع.
الثالث عشر: أين يمكن استخدام INGESCO ESE؟
يمكن دراسة حلول INGESCO ESE لمجموعة واسعة من المباني والمنشآت بحسب طبيعة الموقع ومتطلبات التصميم.
الرابع عشر: كيف تعرف أن مبناك يحتاج إلى دراسة حماية؟
من الأفضل تقييم المخاطر قبل حدوث الأعطال، خصوصاً عند وجود واحد أو أكثر من العوامل التالية:
- المبنى مرتفع أو مكشوف
- معدات أو هوائيات على السطح
- نظام طاقة شمسية
- كاميرات أو شبكات خارجية
- عواصف رعدية متكررة
- أعداد كبيرة من الأشخاص داخل المبنى
- معدات إلكترونية مرتفعة القيمة
- منشأة صناعية أو تجارية
- أعطال متكررة بعد العواصف
- نظام تأريض غير موثق أو غير مختبر
أي حل يناسب مشروعك؟
إذا كان الهدف حماية المبنى خارجياً، يجب تقييم مانعة ESE وموصلات الهبوط والتأريض.
وإذا كان الهدف حماية المعدات واللوحات، يجب أيضاً دراسة SPD وحماية خطوط الطاقة والبيانات.
وفي المنشآت التي تجمع بين الطاقة الشمسية، الكاميرات، الشبكات أو أنظمة التحكم، من الأفضل دمج الحماية الخارجية والداخلية ضمن تصميم واحد.
هل تحتاج إلى دراسة حماية من الصواعق؟
يمكن لفريق جي تي دراسة نوع المنشأة، الارتفاع، مستوى الخطورة، نظام التأريض ومتطلبات الحماية الداخلية للمساعدة في اختيار حل INGESCO المناسب للمشروع.
اطلب دراسة فنية حلول الحماية من الصواعقالأسئلة الشائعة
ما معنى ESE في مانعة الصواعق؟
ESE هي اختصار Early Streamer Emission، أي الانبعاث المبكر للشرارة الصاعدة، وهي تقنية تستخدم في بعض أنظمة الحماية الخارجية من الصواعق.
هل مانعة الصواعق تمنع حدوث الصاعقة؟
لا. وظيفتها ليست منع تشكل الصاعقة، بل توفير نقطة استقبال ومسار مخصص لتوجيه تيار التفريغ نحو الأرض.
هل نظام ESE يكفي لحماية الأجهزة؟
لا. حماية المعدات تحتاج أيضاً إلى SPD وحماية مناسبة لخطوط الطاقة والبيانات والربط متساوي الجهد حسب المشروع.
ما الفرق بين الحماية الخارجية والداخلية؟
الحماية الخارجية تتعامل مع الصاعقة المباشرة ومسار التيار إلى الأرض، بينما تركز الحماية الداخلية على تقليل تأثير زيادة الجهد على اللوحات والمعدات.
هل يمكن تركيب مانعة ESE بدون دراسة؟
لا يفضل ذلك. يجب تقييم الموقع والارتفاع ومسارات الهبوط والتأريض ومستوى الحماية وطبيعة المنشأة قبل اختيار النظام.
هل توجد حماية من الصواعق بنسبة 100%؟
لا توجد حماية مطلقة. الهدف من التصميم الهندسي الصحيح هو تقليل المخاطر وتوفير مسار مدروس للتعامل مع التفريغ.
الخلاصة
نظام ESE هو أحد حلول الحماية الخارجية من الصواعق، لكنه لا يعمل بصورة منفصلة عن بقية المنظومة.
النظام المتكامل يجمع بين نقطة الالتقاط، موصلات الهبوط، التأريض، الربط متساوي الجهد، وحماية SPD للأجهزة واللوحات الحساسة.
