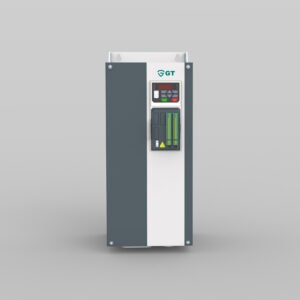

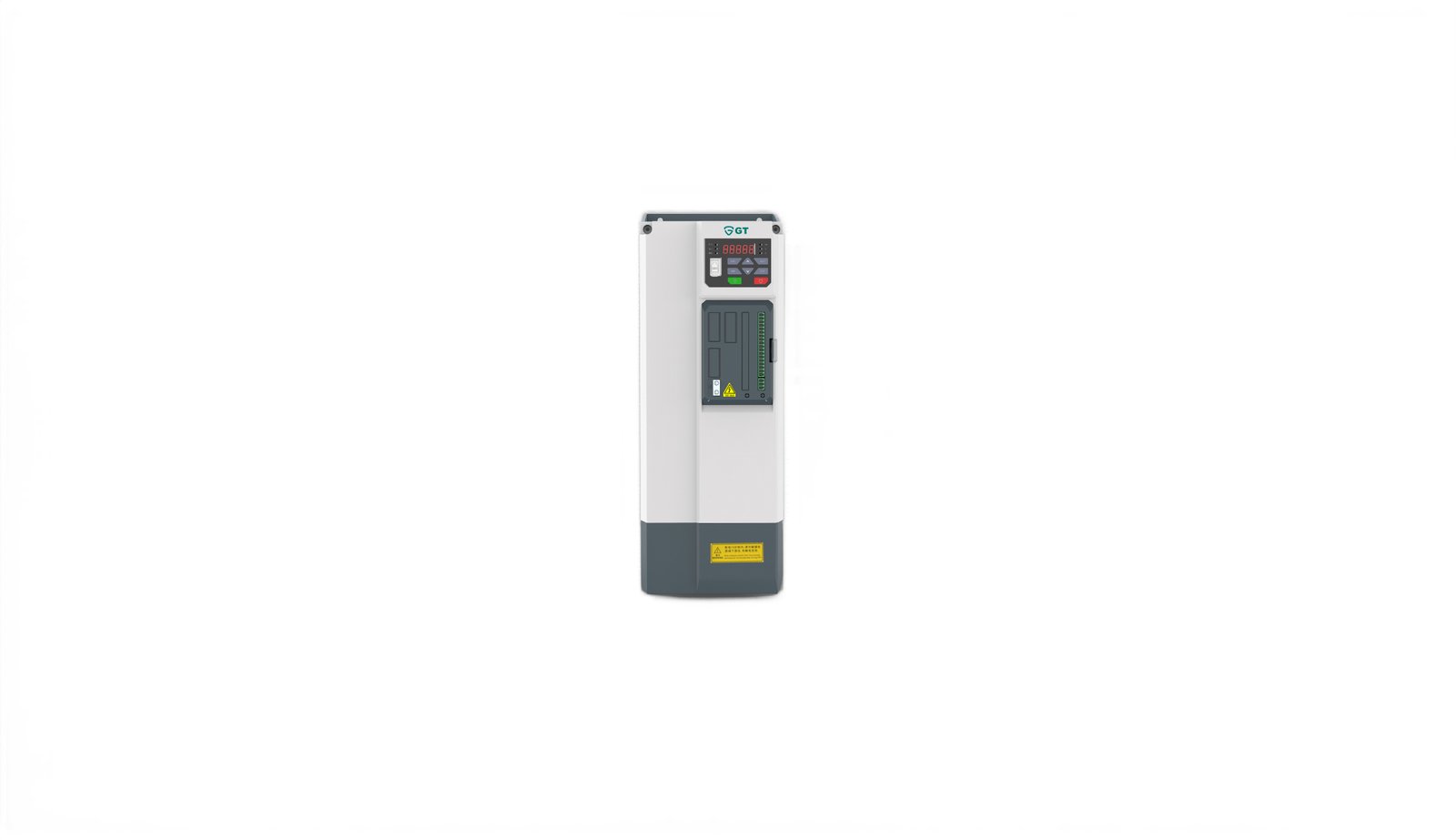

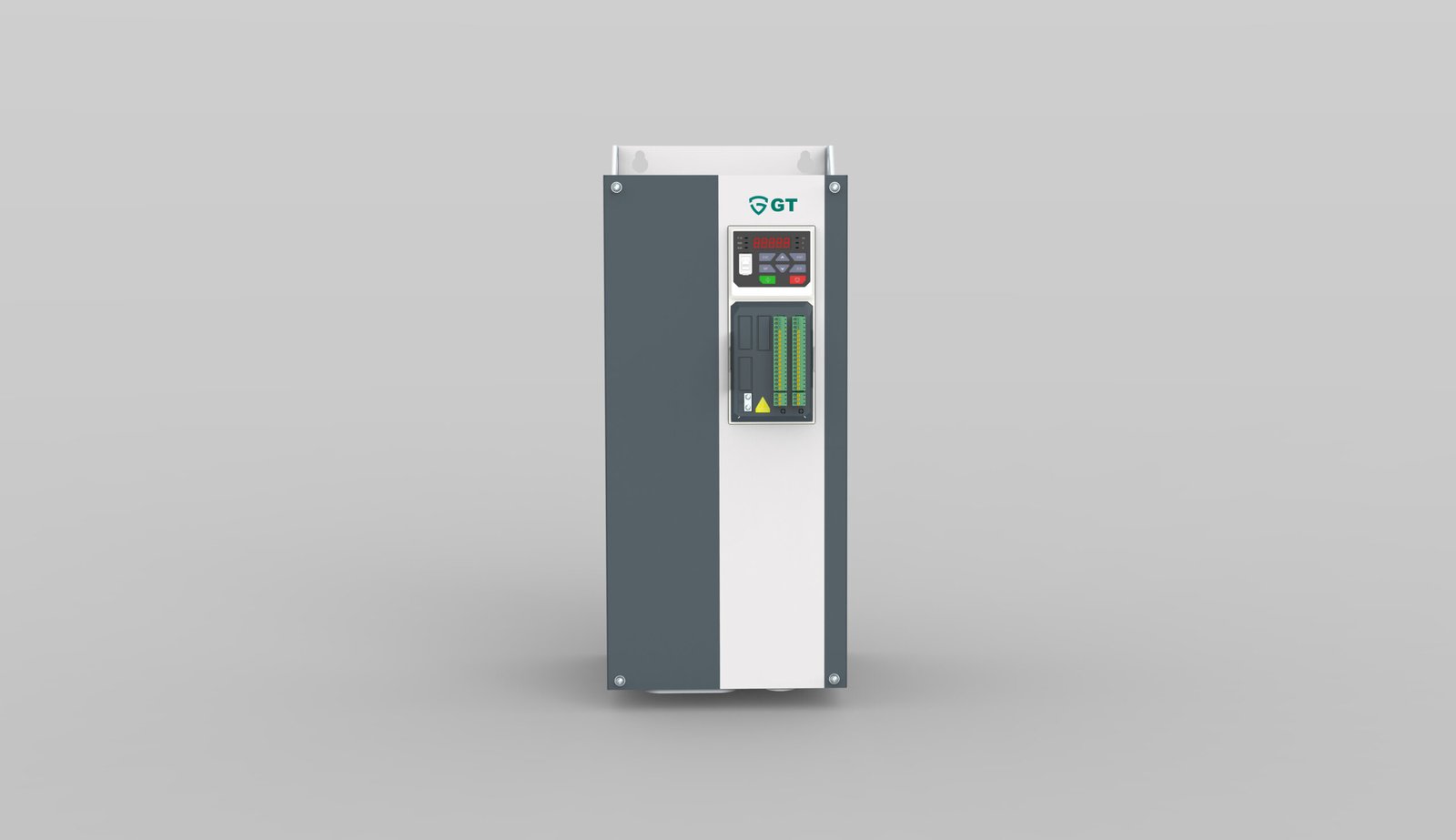

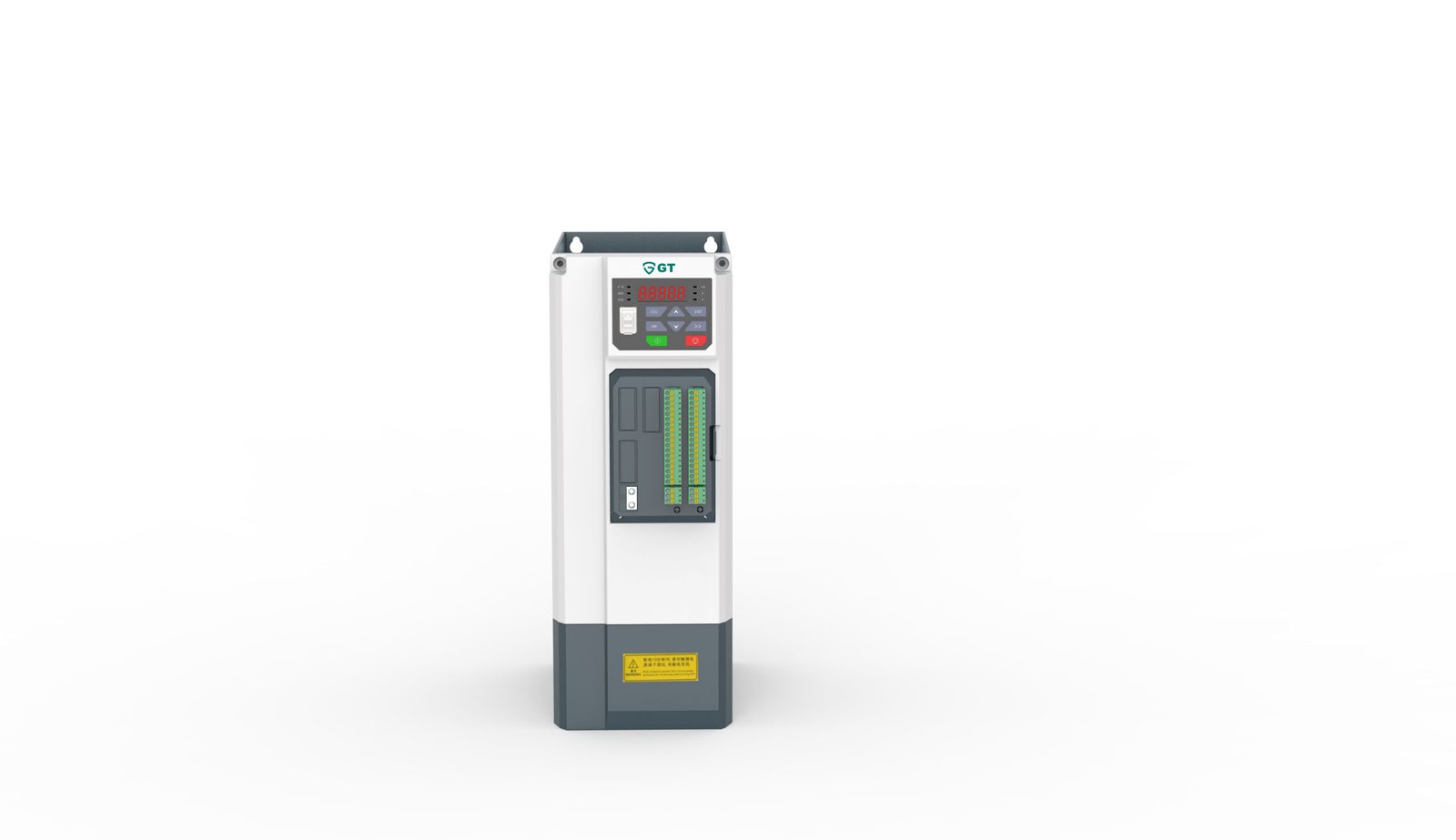

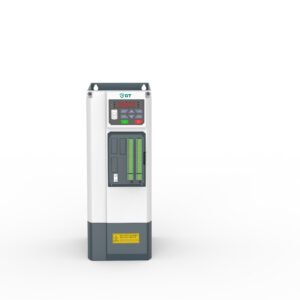

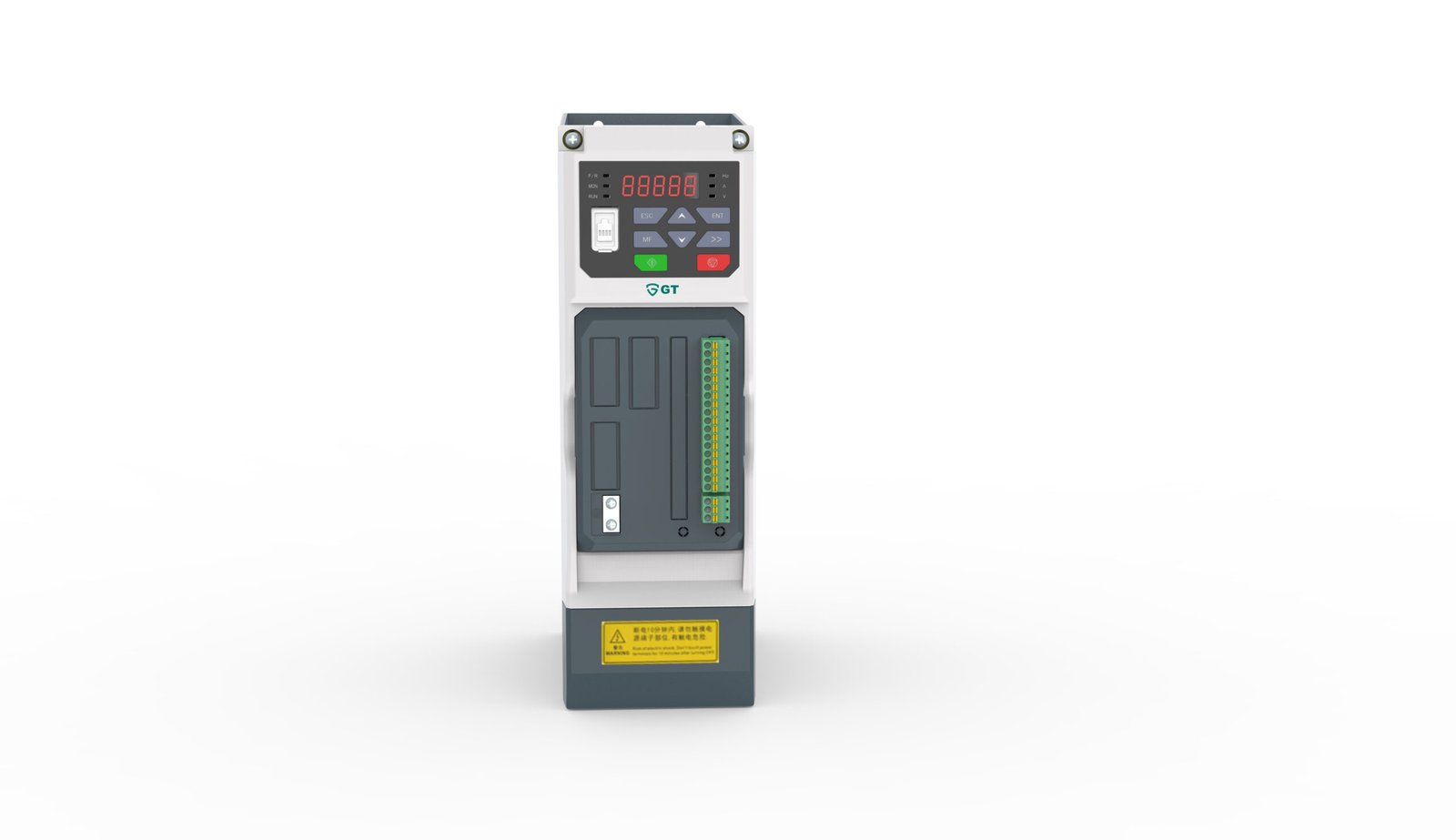

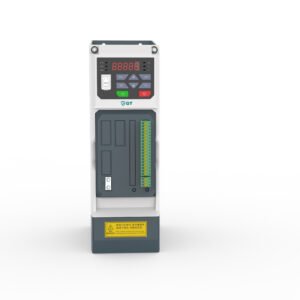

Prime – إنفرتر (VFD) صناعي Heavy-Duty ثلاثي فاز 380–480V | 0.75–22kW

نطاق السعر: من ⁦206,0 $⁩ خلال ⁦747,0 $⁩

الاستلام مجانًا من المتجر أو التحقق من تكلفة الشحن

إنفرتر GT Prime HB صناعي Heavy-Duty للتحكم بمحركات الحث (Induction/Asynchronous) بجهد ثلاثي فاز 380–480V مع شوبر فرملة مدمج لموديلات 0.75 إلى 22kW. يدعم أوضاع تحكم V/F و Sensorless Vector و GT Prime HB (0.75–22kW) هو خيار Flagship / Heavy-Duty للتطبيقات الصناعية التي تحتاج تحكم دقيق بالسرعة والعزم مع إمكانية فرملة ديناميكية (عند تركيب مقاومة فرملة مناسبة).Closed-loop Vector، مع Modbus RTU للتحكم والربط.

- +

الوصف

لماذا Prime Series؟

GT Prime HB (0.75–22kW) هو خيار Flagship / Heavy-Duty للتطبيقات الصناعية التي تحتاج تحكم دقيق بالسرعة والعزم مع إمكانية فرملة ديناميكية (عند تركيب مقاومة فرملة مناسبة).

دليل المستخدم انفرترات سلسلة برايم

الأداء والتحكم

  • دخل 400V ثلاثي فاز (380–480V) وتردد 50/60Hz
  • تردد خرج حتى 600Hz
  • تحمل حمل عالي (Overload): 150% لمدة 1 دقيقة، 180% لمدة 10 ثواني، 200% لمدة 0.5 ثانية
  • خيارات تحكم متقدمة: V/F + Sensorless Vector + Closed-loop Vector
  • عزم بدء قوي: حتى 180% عند 0.5Hz (حسب نمط التحكم)
  • دقة سرعة عالية: حتى ±0.02% في Closed-loop Vector
  • Modbus RTU (RS485/RS232) و الإعداد الافتراضي 9600 bps و8 -N-2

مداخل/مخارج التحكم (I/O) – مرونة عالية

  • 2 مداخل Analog (0–10V أو 0–20mA قابلة للتبديل من السويتش)
  • 5 مداخل Digital (منها مدخل نبضي حتى 50kHz)
  • مخارج: 2 Digital (منها خرج نبضي حتى 50kHz)
  • خرج Relay واحد (Dry Contact) للتحكم في إنذار/تشغيل/كونتاكتور حسب البرمجة.
  • خرج Analog واحد (0–10V أو 0–20mA قابل للتبديل) لإخراج تردد/سرعة/قيم تشغيل حسب الإعداد.

دعم الإنكودر والتطبيقات المتقدمة

يدعم أنواع متعددة من إشارات الإنكودر (مثل open collector / push-pull / differential / sine-cos / absolute) مع توسعات حسب الاحتياج.

الاتصال والتحكم عن بُعد

  • Modbus RTU عبر RS485/RS232، مناسب للربط مع PLC/HMI وBMS

بيئة التشغيل (مختصر مفيد للشراء)

  • تشغيل داخلي، بدون غازات تآكل/رطوبة/تكاثف
  • ارتفاع حتى 2000m (مع تخفيض عند الارتفاعات الأعلى)
  • حرارة تشغيل -10 إلى 40°C (مع تخفيض حتى 50°C)

ملاحظات مهمة قبل الشراء (تقلّل المرتجعات)

  • هذا الإصدار 400V ثلاثي فاز (380–480VAC) وليس 220V.
  • إذا كانت المسافة بين الإنفرتر والموتور أكثر من 100 متر يوصى بتركيب Output AC Reactor.
  • للاختيار الصحيح (خاصة تطبيقات الرافعات/العطالة العالية): قد تحتاج مقاومة فرملة أو شوبر مناسب.

3) قائمة الموديلات (لإنشاء Variations بسرعة)

Prime Heavy-Duty 400V – ED-PT□□□H(B)

  • شوبر مدمج (HB): 0.75 / 1.5 / 2.2 / 3.7(فئة 4kW) / 5.5 / 7.5 / 11 / 15 / 18.5 / 22 kW
  • شوبر اختياري (H أو HB): 30 / 37 / 45 / 55 / 75 kW
  • شوبر خارجي: 90 / 110 / 132 / 160 / 185 / 200 / 250 / 280 / 315 / 355 / 400 / 450 kW

معلومات إضافية

الوزن2 كيلوجرام
الأبعادغير محدد
القدرة (kW)

0.75, 1.5, 2.2, 3.7, 5.5, 7.5, 11, 15, 18.5, 22

Input Voltage

3-phase 380–480VAC

Input Frequency

50Hz/60Hz, tolerance ±5%

Voltage range

Continuous voltage fluctuation ±10%, short fluctuation -15%~+10%, i.e. 400V: 323V~528V;
Voltage out-of-balance rate <3%, distortion rate as
per the requirements of IEC61800-2

Output voltage (V)

3-phase: 0~ rated input voltage, error < ±3%

Output frequency (Hz)

0.00~ 600.00Hz; unit: 0.01Hz

Overload capacity

120% – 1min
130% – 30s
150% – 1s

V/f patterns

V/f control
Sensor-less vector control 1
Sensor-less vector control 2

Range of speed regulation

1:100 ±0.5% (V/f control, sensor-less vector control 1)
1:200 ±0.2% (sensor-less vector control 2)

Torque response

< 10ms (sensor-less vector control 1 & 2)

Torque control accuracy

±7.5% (sensor-less vector control 2)

Starting torque

1) 0.5Hz:180% (V/f control, sensor-less vector control
2) 0.25Hz: 180% (sensor-less vector control

Start frequency

0.00~ 600.00Hz

Decel time

0.00~60000s

Dynamic braking

Brake chopper working voltage:
400V class: 650V~750V
Service time: 0.0~100.0s

Input terminals

5 digital inputs, one of which can be used for high-
speed pulse input. Compatible with active open
collectors NPN, PNP and dry contact input.
2 analog inputs, voltage/current programmable.

Output terminals

2 digital outputs, one of which can be used for high-
speed pulse output terminal, 0~50kHz square signal

Communication

RS485 or RS232, Modbus RTU (default 9600 bps, 8-N-2)

IP Rating

IP20 / IP00

Cooling

Forced air cooling

Operating Environment

Indoor, no direct sunlight; free from dust/corrosive/flammable gas, oil mist, vapor, water drop, salt

Temperature

-10°C to 40°C (derate 1.5% / 1°C from 40–50°C)

Humidity

5%–95% (no condensation)
