نظرة عامة
سلسلة INGESCO® PDC (ESE) هي قضبان مانعة صواعق مخصصة لأنظمة الحماية الخارجية، مناسبة لجميع أنواع المنشآت (سكني/تجاري/صناعي) وكذلك المساحات المفتوحة. تعتمد على تقنية ESE وفق المعايير الأوروبية المذكورة، وتُقدَّم بعدة موديلات تختلف في ΔT (زمن التهيئة) والذي ينعكس مباشرة على نصف قطر الحماية.
- لماذا INGESCO® PDC؟
- غير إلكتروني (بدون إلكترونيات/بدون بطاريات/بدون مصدر طاقة خارجي).
- لا يحتاج صيانة ويحافظ على خصائصه بعد التفريغ.
- تحمل تيار صاعقة حتى 200kA.
- تصنيع من AISI 316L مع أجزاء بولياميد PA66 لمتانة عالية في الظروف الجوية.
- نظام توثيق/تحقق عبر QR Code.
- ضمان 5 سنوات وموثق بتجارب ميدانية واختبارات.
الاعتمادات والمعايير (Standards & Tests)
مطابق/مذكور ضمن المتطلبات التالية (حسب الكتالوج):
- IEC 62305 (الحماية من الصواعق)
- UNE 21186:2011 و NFC 17-102:2011 و NP 4426:2013 (أنظمة ESE)
- IEC 62561-1 (مكوّنات نظام الحماية من الصواعق)
- اختبارات/شهادات مذكورة من LABELEC و Bureau Veritas، بالإضافة لاختبار UL (رقم تقرير مذكور في الكتالوج).
الفروقات الأساسية بين الموديلات تكون في:
- ΔT (µs): كلما زادت القيمة (ضمن الحدود المعيارية) زاد نطاق الحماية المحتمل.
- نصف قطر الحماية يعتمد على مستوى الحماية Level (I–IV) وارتفاع التركيب. القيم أدناه موضحة في الكتالوج كنصف قطر محسوب عند فرق ارتفاع مرجعي 20م بين رأس القضيب والمستوى الأفقي المرجعي.
تصنيف تجاري:

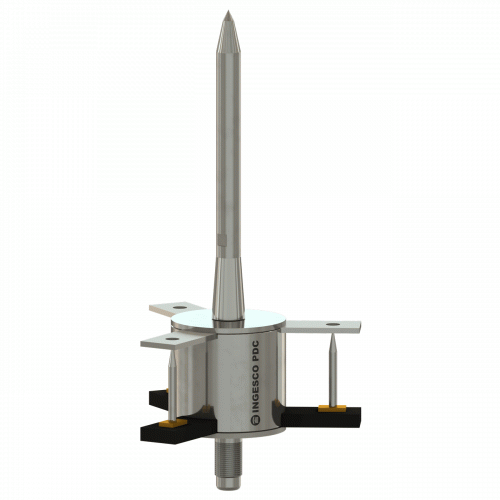

- Entry level: PDC 3.1 (مشاريع صغيرة/منشآت محدودة)
- Professional: PDC 3.3 و PDC 4.3 (الأكثر توازنًا لمعظم المشاريع)
- High-end: PDC 5.3 (مساحات أوسع/متطلبات أعلى)

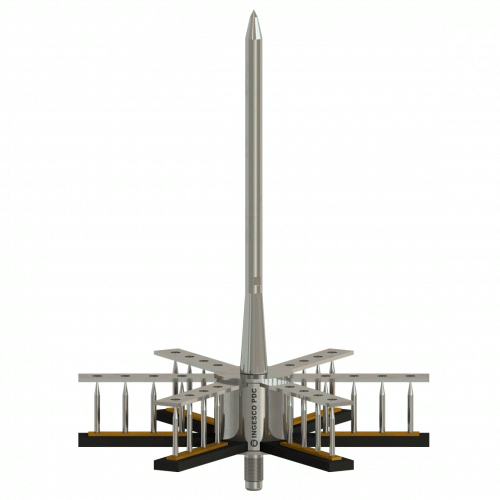

- Premium: PDC 6.4 (أكبر نطاق ضمن السلسلة)
ملاحظات تركيب مهمّة
- أداء النظام يعتمد على تصميم النظام الكامل: موصلات نزول Down Conductors، تأريض، وملحقات تثبيت مناسبة.
- اختيار Level I–IV يتم عبر دراسة مخاطر/تصميم وفق IEC/UNE.
